Цилиндрические роликовые подшипники для буровых насосов буровых шламовых
Общие сведения: типы цилиндрических роликовых подшипников
В зависимости от конструкции и наличия бортов, цилиндрические роликовые подшипники делятся на несколько основных типов, каждый из которых имеет свою область применения в буровом насосном оборудовании:
| Тип | Конструктивные особенности | Применение |
|---|---|---|
| NU | Два борта на наружном кольце, без бортов на внутреннем | Плавающая опора (компенсирует осевые смещения) |
| N | Два борта на внутреннем кольце, без бортов на наружном | Плавающая опора |
| NJ | Два борта на наружном, один борт на внутреннем | Восприятие ограниченных осевых нагрузок в одном направлении |
| NUP | Два борта на наружном кольце, внутреннее кольцо с двумя бортами | Фиксированная опора (осевое фиксирование вала) |
| NN | Двухрядный, два борта на внутреннем кольце | Высокая радиальная жесткость для точного позиционирования |
| NNU | Двухрядный, два борта на наружном кольце | Прецизионное оборудование, станки |
Наиболее широкое распространение в буровых насосах получили подшипники типа NU, которые используются преимущественно в качестве плавающих опор, а также типа NJ и NUP — для фиксированных опор.

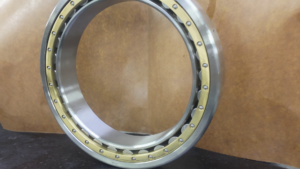

Особенности подшипников типа NU
Подшипники типа NU характеризуются наличием двух бортов на наружном кольце и отсутствием бортов на внутреннем кольце. Эта конструкция обеспечивает:
Разделяемость колец — внутреннее и наружное кольца легко разделяются, что значительно упрощает монтаж и демонтаж подшипникового узла.
Свободное осевое перемещение — позволяют валу смещаться относительно корпуса в осевом направлении, что критически важно для компенсации теплового расширения вала при длительной непрерывной работе бурового насоса.
Восприятие только радиальных нагрузок — подшипники типа NU предназначены исключительно для работы под радиальной нагрузкой.
Основные характеристики
Конструктивные особенности
Короткие цилиндрические ролики обеспечивают линейный контакт между роликами и дорожками качения, что гарантирует высокую радиальную нагрузочную способность.
Латунный или стальной штампованный сепаратор — обеспечивает равномерное распределение роликов и высокую прочность. В особо тяжелых условиях эксплуатации применяются латунные сепараторы.
Высокоточная обработка — доступны классы точности P0 (обычный), P6 и P5 для повышенных требований к точности вращения.
Материал — высококачественная хромистая подшипниковая сталь с объемной закалкой.
Эксплуатационные показатели
Пригодность для высоких скоростей — благодаря линейному контакту и малому трению.
Длительный срок службы — высокая усталостная прочность и износостойкость обеспечивают надежную работу в условиях высоких нагрузок и вибраций–.
Широкий температурный диапазон — в зависимости от модификации могут работать при температурах от -30°C до +150°C.
Устойчивость к загрязнениям — при наличии уплотнений способны работать в запыленной среде–.
Преимущества применения в буровых насосах
Высокая радиальная нагрузочная способность
Цилиндрические ролики обеспечивают линейный контакт с дорожками качения, что значительно увеличивает площадь контакта и позволяет подшипнику выдерживать экстремальные радиальные нагрузки, характерные для работы бурового насоса на высоких давлениях.Разъемная конструкция для удобства обслуживания
Благодаря тому, что кольца подшипника легко разделяются, существенно упрощается монтаж и демонтаж узла в полевых условиях — на буровой площадке, где часто ограничен доступ к оборудованию.Компенсация теплового расширения
Конструкция типа NU (без бортов на внутреннем кольце) позволяет валу свободно смещаться в осевом направлении при нагреве, что предотвращает появление дополнительных напряжений в подшипниковом узле.Повышенная жесткость и точность вращения

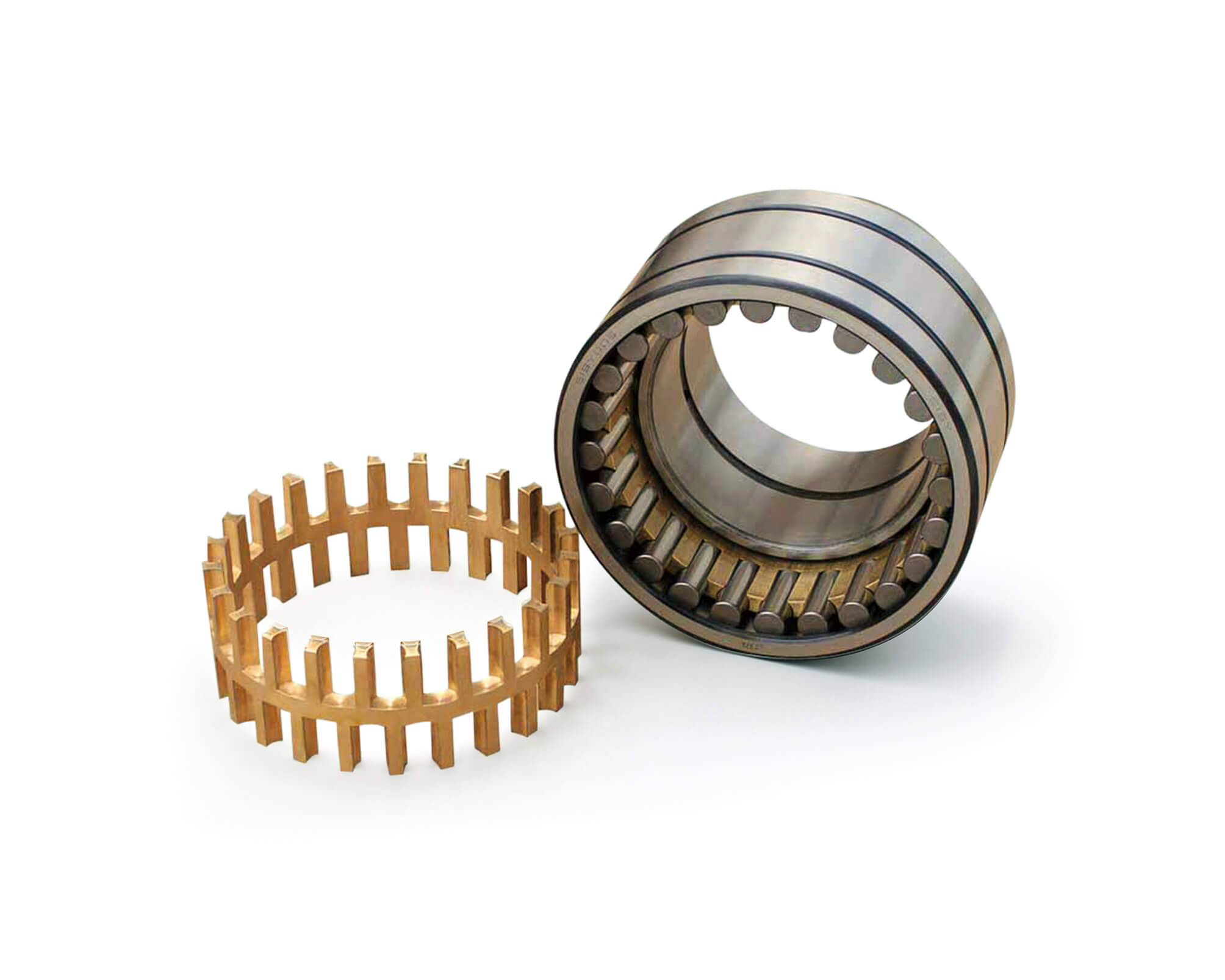

Для высокоточных применений (например, в прецизионных насосах) доступны модификации с двухрядной конструкцией (NN, NNU), которые обеспечивают максимальную радиальную жесткость.Длительный ресурс в тяжелых условиях
Использование специальных материалов и термической обработки, а также оптимизированный микрогеометрии роликов и дорожек качения, обеспечивают повышенную усталостную прочность и устойчивость к абразивному износу.Снижение вибрации и тепловыделения
Благодаря высокой точности изготовления и оптимальной конструкции сепаратора, подшипник работает с пониженным уровнем вибрации и тепловыделения, что положительно сказывается на общем ресурсе насосной установки.
Конкретное применение в буровых насосах
Места установки в насосе
В буровом (шламовом) насосе цилиндрические роликовые подшипники используются в следующих узлах:
Шатунный узел (малая головка шатуна) — подшипники типов NU3040, NU2213.
Коленчатый вал — восприятие радиальных нагрузок от возвратно-поступательного движения поршней.
Крестовина — направляющая поршневого штока.
Вал привода насоса — фиксирующие и плавающие опоры.
Типовые марки подшипников буровых насосов
| Модель подшипника | Размеры (d×D×B), мм | Тип | Применение |
|---|---|---|---|
| NU3040X3M | 200×320×88,9 | NU | Малая головка шатуна (насосы F-1000, F-1600) |
| NU2213 (32513) | 65×120×31 | NU | Буровые насосы средней мощности |
| NU411-XL-M1 | 55×140×33 | NU | Валы насосов малой и средней мощности |
В составе ремонтного комплекта для насоса F-1000
Буровой насос F-1000 — одно из самых распространённых моделей в буровых установках. Стандартный ремонтный комплект включает:
Цилиндрический роликовый подшипник NU3040X3M/C4
Сферический роликовый подшипник 24056CA/C3W33
Промышленности применения
Помимо непосредственно буровых насосов, цилиндрические роликовые подшипники широко используются в следующем оборудовании нефтегазового и горнодобывающего сектора:
Центробежные и глубинные насосы (Deepwell Pump, Slurry Pump)–
Буровые установки в целом — венчающий и талевый блоки–
Нефтепромысловое оборудование — приводы, редукторы, компрессоры
Горнодобывающая и металлургическая промышленность–
Обслуживание и замена
Подшипники являются одним из наиболее критичных компонентов бурового насоса, подверженных износу. Как показано в исследованиях, при эксплуатации насосов наибольшему износу подвергаются подшипники и другие высоконагруженные элементы–.
Признаки неисправности подшипников
Признаками выхода подшипника из строя являются характерные проявления, которые важно своевременно диагностировать–:
Гул и посторонние шумы при работе насоса
Повышенная температура корпуса в зоне подшипникового узла
Вибрация и нестабильная работа насоса
Чем раньше обнаружен дефект, тем меньше риск развития аварийной ситуации и повреждения сопряжённых деталей (вала, корпуса, шатуна).
Факторы, влияющие на срок службы
Срок службы подшипника определяется несколькими ключевыми факторами–:
Величина, направление и характер действующих нагрузок
Частота вращения вала
Качество смазочного материала и его подачи
Условия монтажа (перекосы, несоосность)
Загрязнённость рабочей среды
Температурный режим работы
Правильный выбор типа подшипника и соблюдение технологии монтажа являются определяющими для достижения расчётного ресурса.
Заключение
Цилиндрические роликовые подшипники, особенно конструкций NU, NJ и NUP, являются критически важными компонентами буровых (шламовых) насосов в нефтегазовой промышленности. Их ключевые особенности — высокая радиальная нагрузочная способность, разъемная конструкция, пригодность для высоких скоростей, простота монтажа и демонтажа, а также способность работать в качестве плавающих опор — в полной мере соответствуют жестким требованиям, предъявляемым к подшипниковым узлам буровых насосов, работающих в экстремальных условиях. Правильный выбор типа, типоразмера и своевременное техническое обслуживание обеспечивают надежную работу оборудования и увеличение межремонтного интервала.
