Рулонные кассеты: модульное инновационное решение

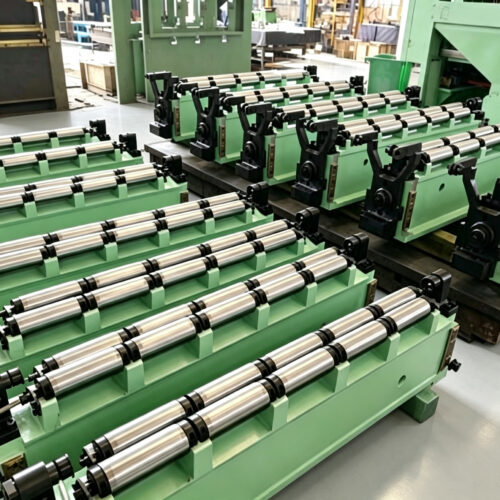

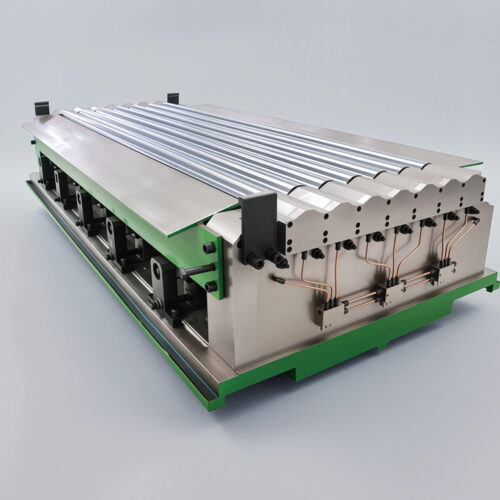

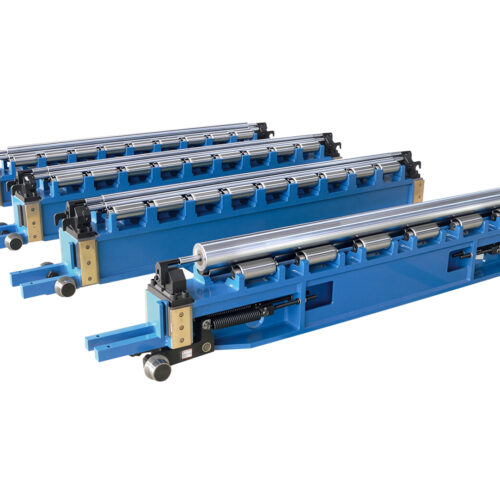

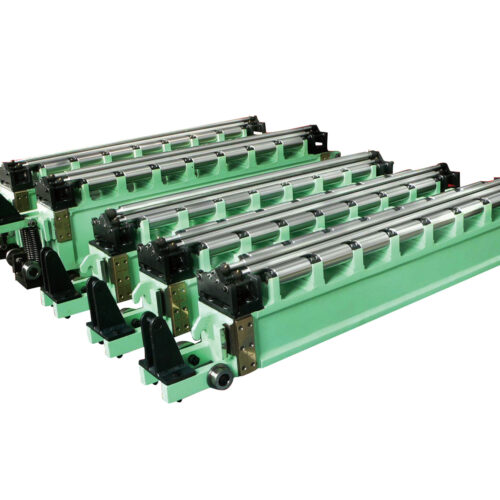

В своей основе рулонная кассета представляет собой предварительно собранный, взаимозаменяемый модуль, который содержит полный комплект верхних и нижних рабочих валков (правильных валков, непосредственно контактирующих с металлом) и их непосредственные корпуса. Традиционно изменение диаметра рабочих валков для обработки разных материалов требовало длительной и сложной разборки. С кассетной системой эта операция становится быстрой, реализуемой по принципу «подключи и работай».

Наиболее продвинутая конструкция, примеры которой приведены в ряде патентов, делает ещё один шаг вперёд, используя общие (или стационарные) опорные валки. Вот как работает это ключевое нововведение:

Разделение функций: в этой конструкции рабочие и опорные валки развязаны. Кассета содержит только рабочие валки, в то время как отдельный, стационарный блок массивных опорных валков остаётся установленным в станине машины.

Как происходит переключение: чтобы установить кассету с другим диаметром рабочих валков, корпус опорных валков расфиксируется, слегка опускается и смещается по горизонтали примерно на половину шага валков. Это перепозиционирует опорные валки для правильной поддержки новых рабочих валков другого размера. Затем новая кассета задвигается на место.

Такое разделение является значительным шагом вперёд по сравнению со старыми системами «картриджного» типа, где опорные валки входили в состав съёмного узла, что делало их более тяжёлыми, дорогими и замедляло замену.
