Подшипники серии SL
Особенности цилиндрических роликоподшипников серии SL
Серия SL в основном полнотелые цилиндрические роликоподшипники (без сепаратора). Их главная особенность — отсутствие сепаратора, что позволяет разместить максимально возможное количество роликов в ограниченном радиальном пространстве.
Образное сравнение: подшипник с сепаратором — это солдаты, стоящие с интервалами; полнотелый подшипник серии SL — это солдаты, стоящие плечом к плечу. Такая конструкция обеспечивает экстремально высокую нагрузочную способность.
🎯 Ключевые особенности Подшипники серии SL
Предельная радиальная грузоподъемность — главное преимущество. По сравнению с обычными подшипниками того же типоразмера радиальная грузоподъемность может быть выше на 20–30%.
Компактность — отсутствие сепаратора позволяет уменьшить радиальное сечение подшипника при равной нагрузке.
Хорошая работа на низких и средних скоростях — из-за трения между роликами предельная частота вращения ниже, чем у подшипников с сепаратором.
Высокая жёсткость — большое количество роликов и малые зазоры обеспечивают высокую устойчивость к деформациям под нагрузкой.
Удобство монтажа/демонтажа — большинство подшипников серии SL разъёмные (внутреннее и наружное кольца устанавливаются отдельно).
🧭 Функциональная классификация и обозначения
В зависимости от модели подшипники серии SL различаются по способности воспринимать осевые нагрузки:
| Тип | Описание |
|---|---|
| Фиксирующий подшипник | Воспринимает радиальную и двустороннюю осевую нагрузку; обеспечивает точную двустороннюю фиксацию вала. |
| Полуфиксирующий подшипник | Воспринимает радиальную и одностороннюю осевую нагрузку; ограничивает смещение вала в одном направлении. |
| Плавающий подшипник | Воспринимает только радиальную нагрузку; допускает осевое смещение между кольцами. |
📦 Основные серии и применение
SL18 — однорядный полнотелый цилиндрический роликоподшипник, полуфиксирующий. Наружное кольцо с одним буртиком, внутреннее — с двумя. Широко применяется в компрессорах, редукторах.

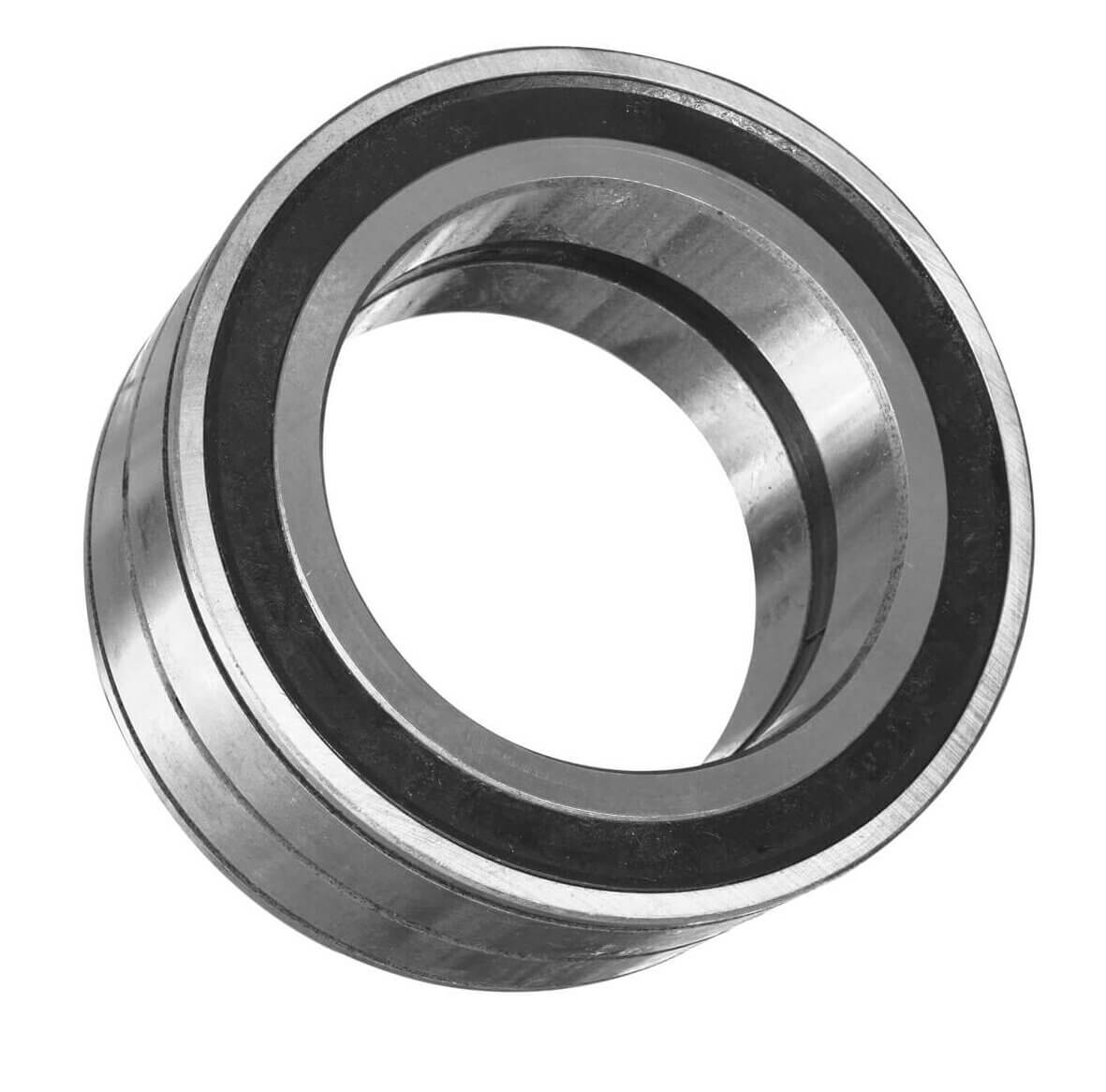

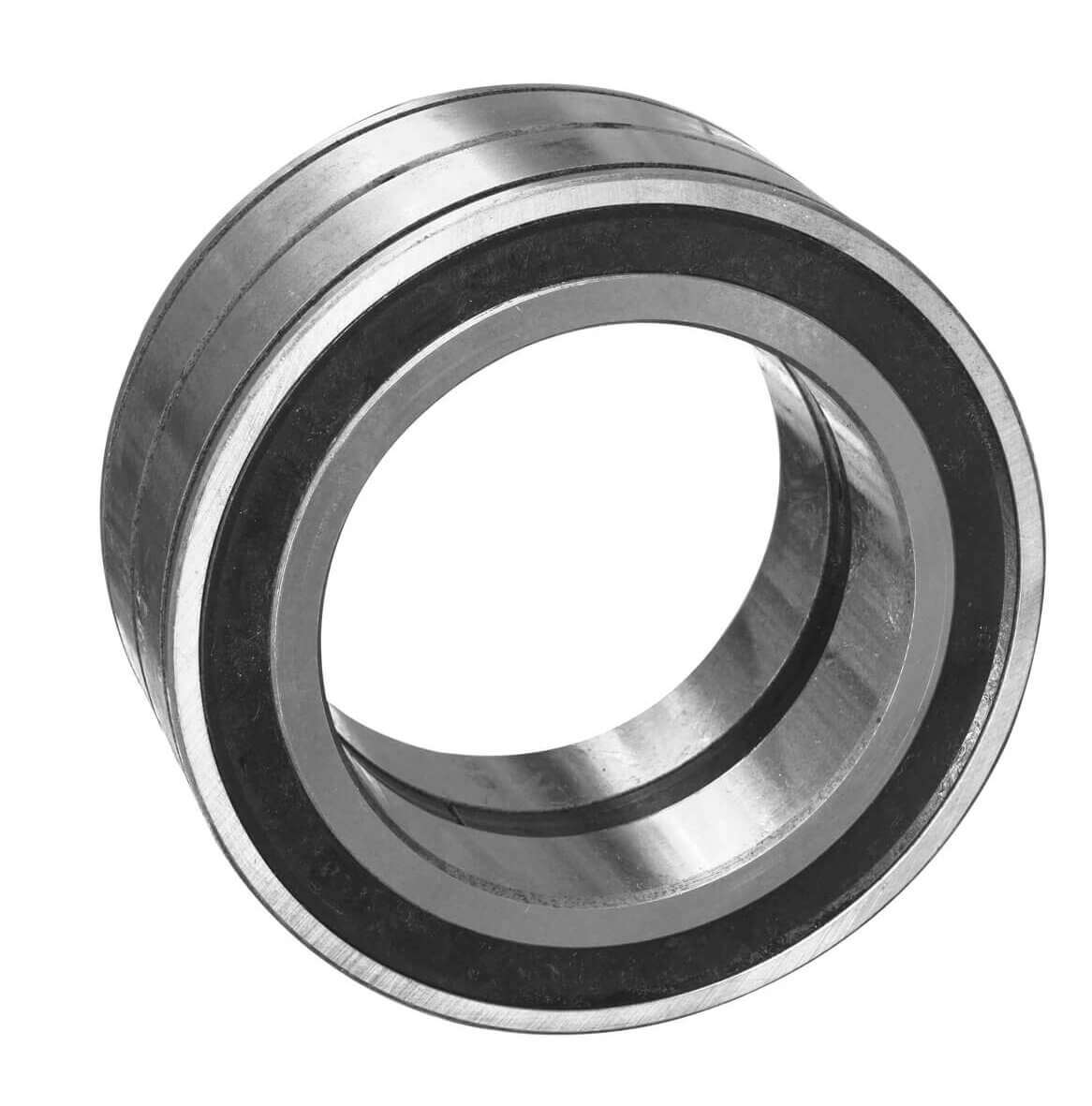

SL04 — двухрядный полнотелый фиксирующий подшипник. Часто используется в грузоподъёмных механизмах, блоках полиспастов. Компактный, часто с уплотнениями.
SL01 / SL02 — SL01: фиксирующий (двусторонняя осевая фиксация); SL02: плавающий (не воспринимает осевую нагрузку).
SL1850 — полуфиксирующий подшипник, выдерживающий высокие радиальные и односторонние осевые нагрузки. Применяется в редукторах, машиностроении.
SL05 / SL06 — полнотелые подшипники со сферической наружной поверхностью. Используются в тяжёлом промышленном и транспортном оборудовании.
📝 Значение основных суффиксов
E — усиленная конструкция: при тех же габаритах ролики больше и/или их больше, повышена грузоподъёмность.
TB — оптимизация для повышенной осевой грузоподъёмности.
PP — подшипник с контактными уплотнениями с обеих сторон.
C3 / C4 — радиальный зазор больше нормы (C3 больше CN, C4 больше C3).
🌐 Типичные области применения
Благодаря высокой нагрузочной способности, компактности и жёсткости подшипники серии SL применяются в тяжёлых, низкоскоростных или ударно-нагруженных механизмах:
строительная и горная техника, портовое оборудование, металлургические заводы, редукторы, бумагоделательные машины.
⚖️ Преимущества и ограничения
Плюсы: экстремально высокая радиальная грузоподъёмность и жёсткость, компактность.
Минусы: низкая предельная частота вращения — не подходит для высокоскоростных применений.
💎 Резюме
Выбор серии SL — это компромисс между максимальной радиальной грузоподъёмностью и допустимой скоростью вращения. Если оборудование работает на низких скоростях в условиях высоких радиальных нагрузок, SL — отличное решение.
