Роликовые цилиндрические подшипники: различные размеры, различные конструкции, различные области применения

Роликовые цилиндрические подшипники: различные размеры, различные конструкции, различные области применения

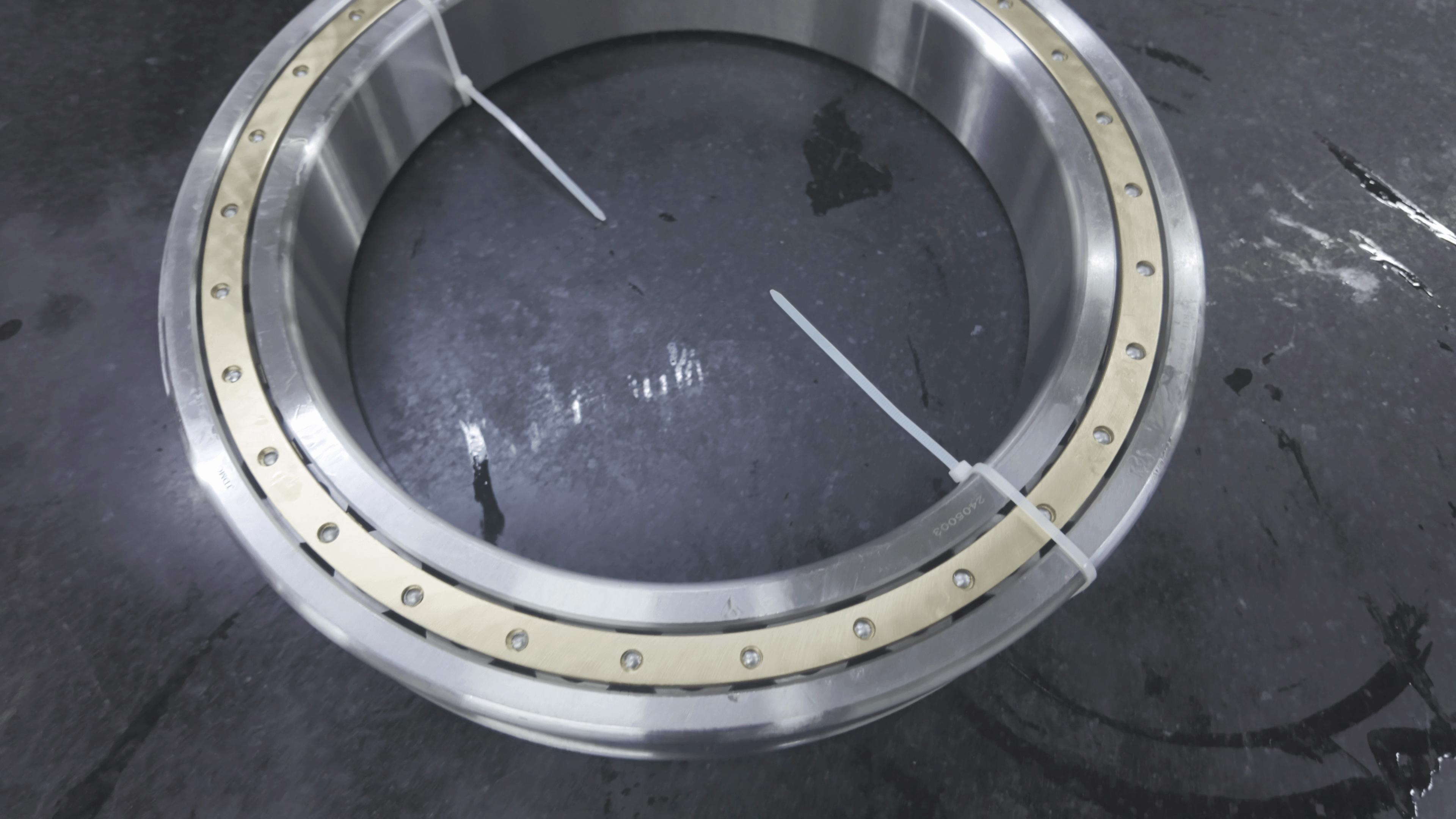

Роликовые цилиндрические подшипники являются ключевыми элементами в механических трансмиссиях. Их широкая распространённость обусловлена прежде всего высокой радиальной грузоподъемностью, достигаемой за счёт линейного контакта. Ещё важнее то, что подшипники разных размеров и конструкций имеют тонкие внутренние различия, специально разработанные для работы в самых разных условиях. Проще говоря, выбор подшипника подчиняется принципу: «размер определяет типоразмер, конструкция определяет назначение».

1. Классификация по размерам: от микро- до гигантских

Диапазон размеров Роликовые цилиндрические подшипники очень широк — от приборов высокой точности до тяжелой промышленности.

Все эти типоразмеры соответствуют международному стандарту ISO 15, что обеспечивает взаимозаменяемость продукции разных производителей.

2. Конструктивные особенности: назначение определяется конструкцией

Если размер определяет, на каком оборудовании можно использовать подшипник, то конструкция, особенно внутреннее строение, определяет, как именно он будет работать.

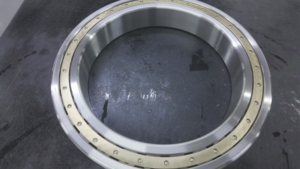

2.1 Однорядные роликовые цилиндрические подшипники: гибкость при осевых смещениях

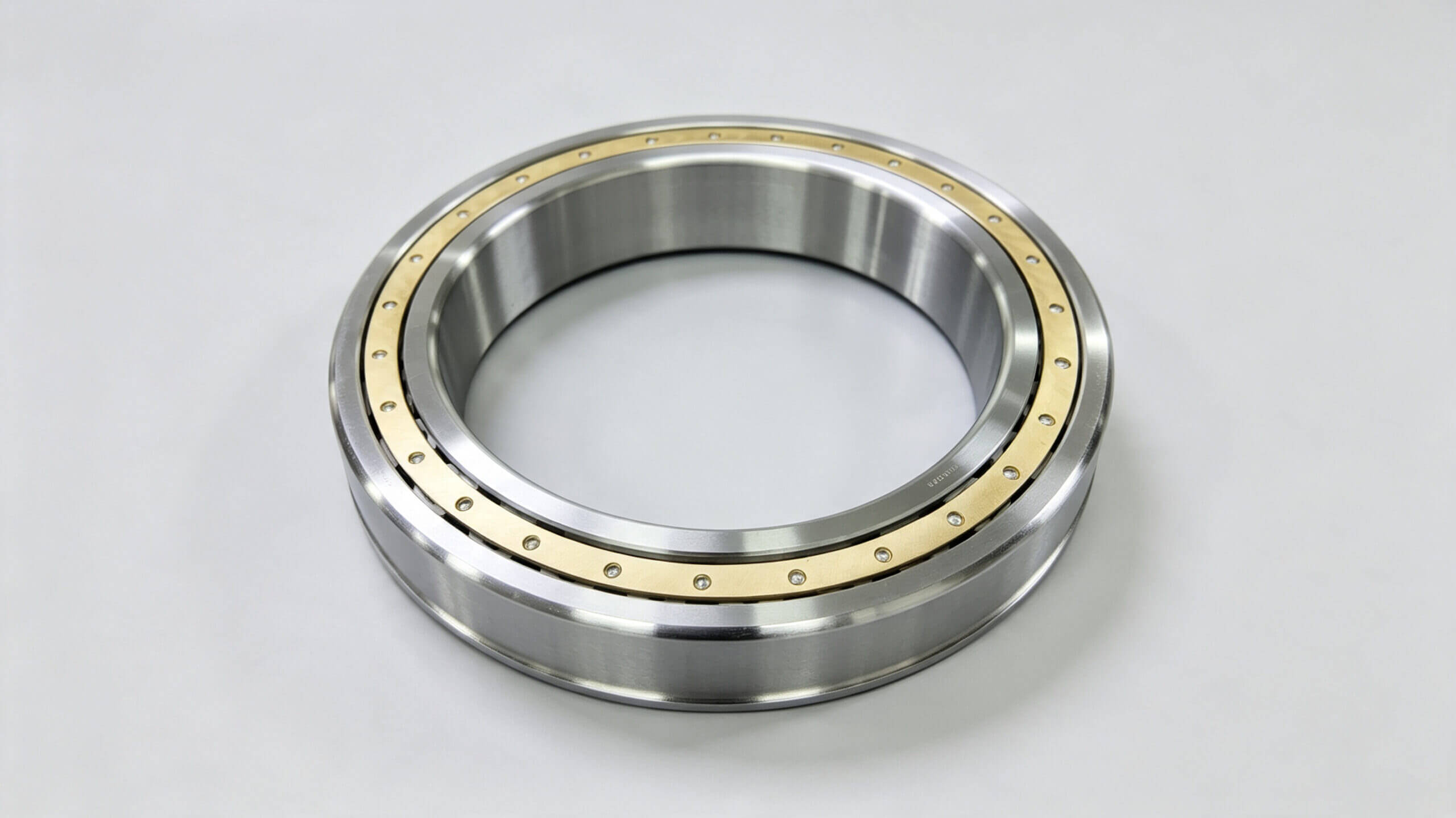

Однорядные подшипники наиболее распространены. Наличие или отсутствие бортов на внутреннем и наружном кольцах и их комбинации позволяют реализовать различные роли:

• Подшипники плавающего конца (типы NU и N): Эти подшипники специально предназначены для компенсации теплового расширения вала. Подшипники типа NU (наружное кольцо с двумя бортами, внутреннее без бортов) и типа N (внутреннее кольцо с двумя бортами, наружное без бортов) допускают относительное осевое смещение между валом и корпусом, предотвращая возникновение дополнительных нагрузок из-за температурных деформаций или погрешностей монтажа. Они воспринимают только радиальные нагрузки и не воспринимают осевых.

• Подшипники с односторонней фиксацией (типы NJ и NF): Когда необходимо воспринимать осевую нагрузку в одном направлении, применяют эти подшипники. Тип NJ (внутреннее кольцо с одним бортом) может воспринимать осевую нагрузку в одном направлении и подходит для концевых участков вала, требующих односторонней фиксации.

• Подшипники фиксированного конца (типы NUP и NH): Для точной двусторонней фиксации вала используют тип NUP. Его внутреннее кольцо оснащено отдельным плоским стопорным кольцом, которое ограничивает перемещение вала в обоих направлениях, надёжно фиксируя вращающийся вал.

2.2 Двухрядные и четырехрядные подшипники: максимальная грузоподъемность и жёсткость

Когда несущей способности одного ряда тел качения недостаточно, многорядные подшипники предлагают мощное решение.

• Двухрядные роликовые цилиндрические подшипники (типы NN и NNU): Увеличение числа тел качения за счёт второго ряда значительно повышает радиальную грузоподъемность и жёсткость. Особенно серия NN благодаря своей высокой радиальной жёсткости является оптимальным выбором для шпинделей прецизионных станков, обеспечивая высокую точность обработки.

• Четырёхрядные роликовые цилиндрические подшипники (тип FC и др.): Созданы для экстремальных радиальных нагрузок. Являются ключевым компонентом прокатных станов. Один четырёхрядный подшипник может заменить комбинацию нескольких, обеспечивая наивысшую радиальную грузоподъемность и выдерживая огромные усилия прокатки.

2.3 Специальные конструкции для экстремальных условий

• Подшипники с полным комплектом роликов (без сепаратора): Отсутствие сепаратора позволяет разместить максимальное количество роликов в ограниченном пространстве, что даёт чрезвычайно высокую радиальную грузоподъемность. Они идеально подходят для тихоходных и тяжелонагруженных применений, таких как портовое оборудование, крупные редукторы и ветрогенераторы.

• Подшипники без наружного кольца (серия RN): В условиях жесткого ограничения по пространству, например, внутри планетарных колёс редуктора ветрогенератора, подшипники RN (внутреннее кольцо с роликами) могут использовать внутреннюю поверхность зубчатого колеса в качестве наружной дорожки качения, обеспечивая предельно компактную конструкцию.

3. Применение в различных условиях: реальные примеры

Понимание размеров и конструктивных особенностей подшипников делает логику их применения в конкретных условиях совершенно ясной.

3.1 Прецизионные и высокоскоростные области: на примере станков с ЧПУ

Здесь главное — предельная точность. Шпиндель — сердце станка, требуется, чтобы подшипники сохраняли стабильность на высоких оборотах, обеспечивая качество обработки поверхности. Поэтому часто используют высокоточные двухрядные цилиндрические роликовые подшипники (например, серии NN) в комбинации с радиально-упорными шариковыми подшипниками для обеспечения высокой радиальной жёсткости и превосходной точности вращения.

3.2 Энергетика и тяжёлая промышленность: на примере редуктора ветрогенератора

Редуктор ветрогенератора находится на высоте сотен метров, стоимость обслуживания чрезвычайно высока, поэтому к надёжности подшипников предъявляются жёсткие требования. Внутри планетарных колёс редуктора пространство ограничено, поэтому часто применяют подшипники без наружного кольца (RN), используя внутреннюю поверхность зубчатого колеса в качестве дорожки качения для компактности. На тихоходном валу, чтобы выдержать огромное осевое усилие от ветроколеса, могут использоваться подшипники с полным комплектом роликов для достижения максимальной радиальной грузоподъемности.

3.3 Металлургия и горная промышленность: на примере прокатного стана

Условия работы прокатного стана — это тяжёлые нагрузки, удары, высокие температуры. Валку необходимо сжать стальную заготовку в тонкий лист, что сопровождается колоссальным давлением. Четырёхрядные цилиндрические роликовые подшипники созданы именно для таких условий. Они объединяют четыре ряда роликов в одном узле, обеспечивая наивысшую радиальную грузоподъемность и имея специальный профиль дорожек качения для работы с ударами и возможными перекосами.

3.4 Общее машиностроение: на примере конвейерного оборудования

Длинномерные конвейеры, широко используемые на рудниках и в портах, должны работать непрерывно, воспринимая радиальные нагрузки от натяжения ленты. Здесь крупногабаритные цилиндрические роликовые подшипники средних размеров типов N, NU благодаря высокой грузоподъемности, ударной стойкости и хорошей взаимозаменяемости становятся идеальным выбором для опор приводных и отклоняющих барабанов.

💎 Резюме

Выбор Роликовые цилиндрические подшипники подчиняется чёткой логике:

• Смотри на размер: Внутренний диаметр d определяет диаметр вала и является отправной точкой выбора.

• Выбирай конструкцию: В зависимости от необходимости воспринимать осевые нагрузки и компенсировать тепловое расширение выберите правильную серию (NU, NJ, NUP и т.д.).

• Определи количество рядов: Для обычных радиальных нагрузок — однорядный; для высокой жёсткости и большей нагрузки — двухрядный; для экстремальных нагрузок — четырёхрядный.

• Учитывай условия работы: При низких скоростях и тяжёлых нагрузках рассмотрите подшипники с полным комплектом роликов; при ограниченном пространстве — подшипники без наружного кольца.
