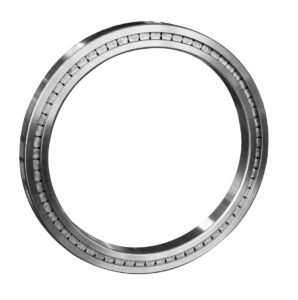

Подшипник цилиндрический с полным комплектом роликов
Ниже представлен технический обзор характеристик полнопрофильных цилиндрических роликоподшипников серии SL на русском языке.
# Характеристики полнопрофильных цилиндрических роликоподшипников серии SL
**Полнопрофильные цилиндрические роликоподшипники серии SL** — это высоконагруженные подшипники, разработанные для обеспечения максимальной радиальной грузоподъемности в условиях ограниченного монтажного пространства. Их ключевой особенностью является отсутствие сепаратора, что позволяет разместить максимально возможное количество тел качения .
1. с полным комплектом роликов Основные конструктивные особенности
* **Полнопрофильная конструкция (Full Complement):** Вместо сепаратора используются все возможные ролики, что увеличивает несущую способность на 30-40% по сравнению со стандартными подшипниками с сепаратором . Однако это накладывает ограничения на максимальную частоту вращения.
* **Модификация профиля (Crowning):** Дорожки качения и ролики имеют выпуклую форму (профилирование), что устраняет краевые напряжения (эффект “краевого давления”) и значительно увеличивает срок службы подшипника .
* **Конструкция ребер:** Ребра жесткости имеют специальный наклон, что позволяет подшипнику воспринимать более высокие осевые нагрузки по сравнению с традиционными конструкциями .
2. с полным комплектом роликов Классификация по воспринимаемым нагрузкам (DIN 5412)
Подшипники SL делятся на три основные группы в зависимости от способности компенсировать смещения вала :
| Тип | Обозначение (Пример) | Характеристика | Восприятие нагрузок | Функция в узле |
| :— | :— | :— | :— | :— |
| **Нефиксирующие**<br>*(Non-locating)* | SL02… (NNCL) | Наружное кольцо гладкое (без буртиков), внутреннее имеет 3 ребра. | Только радиальные нагрузки. | Позволяет валу свободно смещаться в осевом направлении (компенсация теплового расширения). |
| **Полуфиксирующие**<br>*(Semi-locating)* | SL18…, SL1850… | Наружное кольцо — 1 ребро, внутреннее — 3 ребра. | Радиальные + осевые (в одну сторону). | Фиксирует вал в одном направлении, позволяя смещение в другом (S-смещение). |
| **Фиксирующие (Упорные)**<br>*(Locating)* | SL01…, SL04…, SL0148 (NNC) | Разрезное наружное кольцо (скрепленное кольцом) с центральным ребром. | Радиальные + двусторонние осевые. | Точная осевая фиксация вала в обоих направлениях. |
3. с полным комплектом роликов Специальные исполнения и модификации
* **Исполнение TB (Улучшенная осевая способность):**
* Подшипники с суффиксом `TB` имеют оптимизированную геометрию торцов роликов и бортов колец.
* **Преимущества:** Увеличенная осевая нагрузка (допустимое соотношение Fa/Fr до 0.6 против 0.4 у стандарта), снижение момента трения на 50% и понижение рабочей температуры .
* **X-life (Премиум-класс):**
* Более высокие классы точности и чистота поверхности.
* Обеспечивает повышенную грузоподъемность и увеличенный ресурс при тех же габаритах .

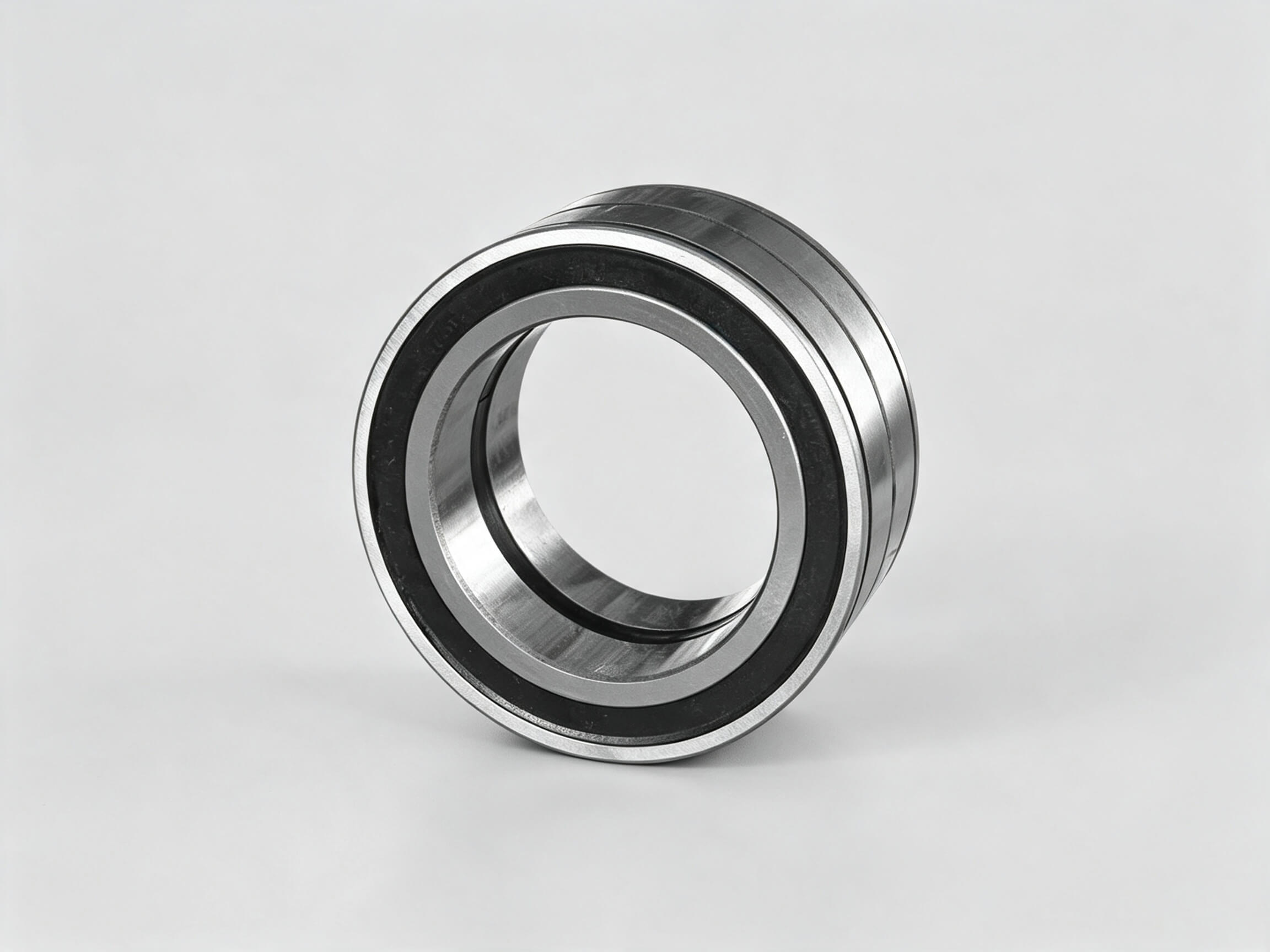

* **Канатные шкивы (Исполнение SL04..-PP):**
* Имеют канавки на наружном кольце для стопорных колец, что упрощает монтаж.
* Оснащены контактными уплотнениями (PP) и предварительно смазаны смазкой GA08 (рабочая температура до +80°C) .
4. с полным комплектом роликов Ограничения и условия применения
* **Скоростной режим:** Из-за отсутствия сепаратора и высокого трения между роликами предельные скорости вращения (`nG`) значительно ниже, чем у подшипников с сепаратором. Для высокоскоростных режимов эти подшипники не подходят .
* **Перекосы:** Подшипники серии SL крайне чувствительны к перекосам колец. Допускаются минимальные углы перекоса (как правило, доли градуса), иначе происходит резкий рост напряжений и выход из строя .
* **Минимальная нагрузка:** Для работы без проскальзывания требуется минимальная радиальная нагрузка (обычно `Fr min = C0r / 60`), особенно на высоких оборотах .
5. Примеры обозначений (Расшифровка)
* **SL18 4928-A** : Полуфиксирующий подшипник (SL18), диаметр 140 мм, внутреннее исполнение “А”.
* **SL02 4996-A** : Нефиксирующий подшипник (SL02), диаметр 480 мм.
* **SL04 5005-PP** : Фиксирующий подшипник для канатных шкивов (SL04), диаметр 25 мм, с уплотнениями (PP).
* **SL18 1892-E-TB** : Полуфиксирующий подшипник, усиленная конструкция (E), с улучшенной осевой способностью (TB).
**Итог:** SL серии — это выбор для тяжелых условий работы (прокатные станы, редукторы, горное оборудование), где критичны радиальная нагрузка и жесткость, а скорости вращения не являются максимальными.
