Подшипники SL серии для буровых установок и нефтегазового бурового оборудования
## Преимущества подшипников SL серии

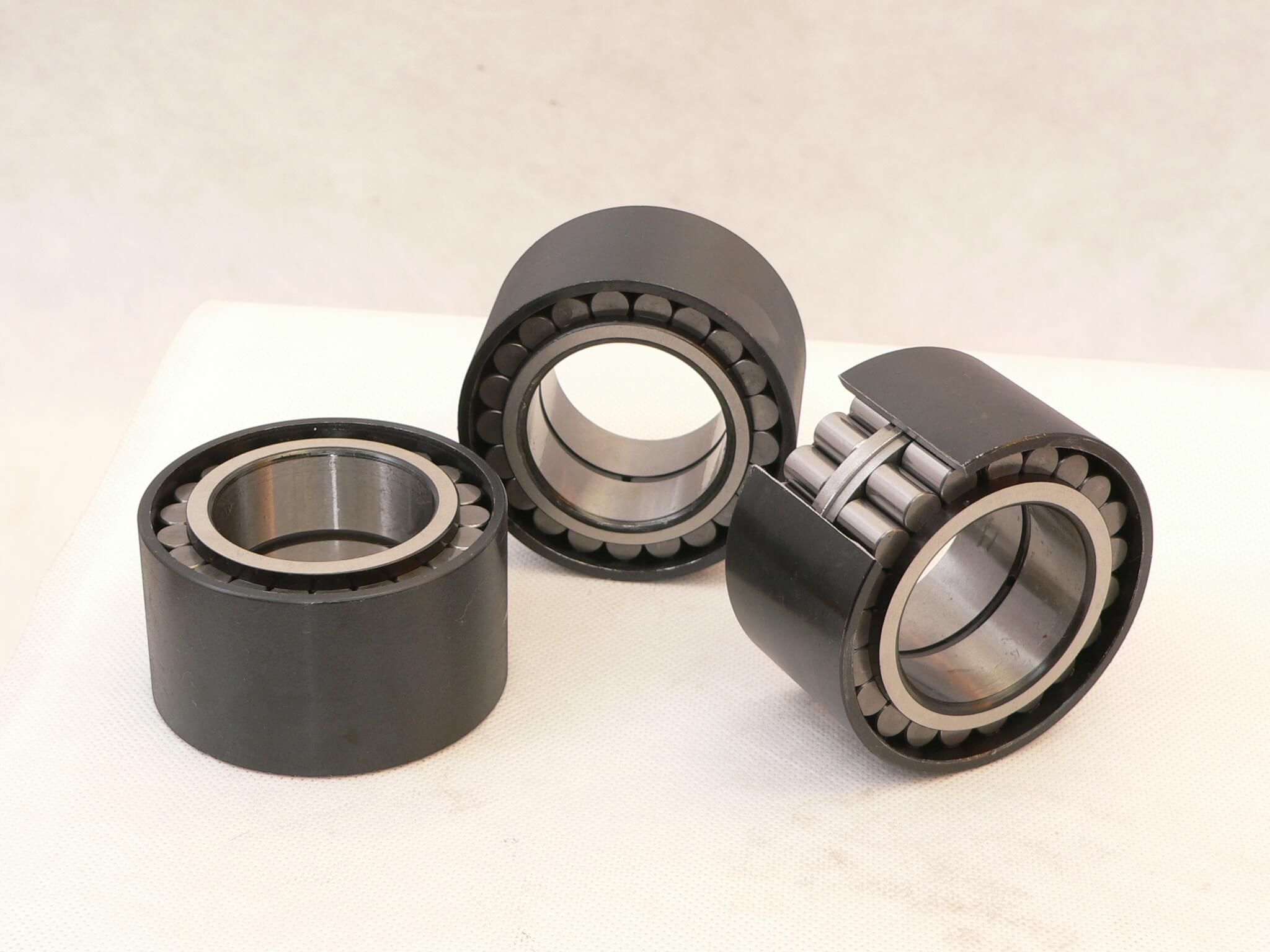

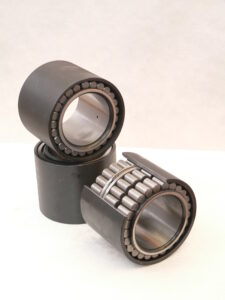

Подшипники SL серии представляют собой **полнокомплектные цилиндрические роликоподшипники**, которые благодаря отсутствию сепаратора вмещают максимально возможное количество роликов. Это обеспечивает ряд ключевых преимуществ для бурового оборудования:
1. **Экстремально высокая радиальная нагрузочная способность** — благодаря полнокомплектной конструкции подшипники SL выдерживают радиальные нагрузки в 1,5–2 раза выше, чем стандартные подшипники с сепаратором. Для буровых установок, работающих в условиях высоких ударных нагрузок и вибраций, это критическое преимущество.
2. **Повышенная жесткость** — конструкция обеспечивает минимальные упругие деформации под нагрузкой, что особенно важно для точности бурения и стабильности работы бурового инструмента.
3. **Способность воспринимать осевые нагрузки** — различные исполнения подшипников SL (SL01, SL04, SL1850) могут воспринимать осевые силы в одном или обоих направлениях, что позволяет использовать их в качестве **фиксирующих опор** (locating bearings) в буровых трансмиссиях.
4. **Компенсация температурных расширений** — исполнения SL02 и SL0248/49 работают как **плавающие опоры** (non-locating bearings), позволяя валу свободно перемещаться в осевом направлении при нагреве, что критически важно для длинных валов буровых насосов и редукторов.
5. **Уплотненные исполнения для агрессивных сред** — серии SL04..-PP оснащены двухсторонними контактными уплотнениями и предварительно заполнены высококачественной смазкой, что обеспечивает надежную работу в условиях повышенной запыленности, влажности и загрязнения буровым шламом.
6. **Высокая усталостная прочность** — современные подшипники SL X-life имеют оптимизированный профиль роликов, снижающий концентрацию напряжений на торцах, что повышает усталостную прочность и ресурс работы в условиях циклических нагрузок, характерных для бурового оборудования.
7. **Компактность** — благодаря тонкостенной конструкции и отсутствию сепаратора подшипники SL имеют малый радиальный габарит при высокой нагрузочной способности, что позволяет создавать компактные буровые редукторы и лебедки.
8. **Широкий температурный диапазон** — подшипники SL без уплотнений работают при температурах от –30 °C до +120 °C, а уплотненные исполнения (SL04..-PP) — от –20 °C до +80 °C, что полностью покрывает требования к буровому оборудованию, эксплуатируемому в различных климатических зонах.
## Подшипники SL серии Конкретное применение в буровых установках и оборудовании
### 🔩 Буровые насосы (грязевые насосы)
Буровые насосы — наиболее ответственный узел буровой установки, где подшипники SL применяются наиболее широко. Подшипники SL18 (NCF..V) и SL19 устанавливаются на **коленчатых валах** и **эксцентриковых валах** триплексных и дуплексных буровых насосов, воспринимая пульсирующие нагрузки при нагнетании бурового раствора под высоким давлением. Исполнения SL01 и SL04 служат фиксирующими опорами, фиксируя положение вала в осевом направлении и обеспечивая точность работы кривошипно-шатунного механизма. Плавающие опоры SL02 (NNCL) компенсируют тепловое расширение длинных валов.
### ⚙️ Верхние приводы (Top Drive)
Верхний привод — критический механизм буровой установки, генерирующий огромные усилия. В редукторах верхних приводов применяются полнокомплектные цилиндрические подшипники SL серии, которые выдерживают высокие ударные нагрузки, осевые усилия и возможные деформации корпуса и вала. Основные главные подшипники (main thrust bearings) верхних приводов должны выдерживать экстремальные условия эксплуатации, включая высокие циклические нагрузки на суше и на море.
### 🪢 Буровые лебедки и талевые системы
В буровых лебедках и талевых системах подшипники SL04..-PP применяются в **шкивах кронблока** и **талевого блока** (sheave wheel bearings). Эти подшипники обеспечивают сверхвысокие динамические и статические нагрузки и могут быть уплотнены для предотвращения попадания пыли и воды. Подшипники SL04 оснащены стопорными кольцами для простоты осевой фиксации, что упрощает монтаж и обслуживание. Вертлюг (swivel) и талевый блок также используют полнокомплектные цилиндрические подшипники для поддержки бурильной колонны с одновременным обеспечением вращения и подачи бурового раствора.
### 🔧 Роторы и силовые передачи
В **роторах** буровых установок подшипники SL воспринимают высокие радиальные нагрузки от вращения бурильной колонны. В **редукторах** и **силовых передачах** буровых установок применяются подшипники SL18, SL19 и SL1850, которые обеспечивают высокую жесткость и нагрузочную способность при компактных габаритах.
### 📍 Фиксирующие и плавающие опоры в трансмиссиях
Подшипники SL01 и SL0148/49 (NNC) работают как **фиксирующие опоры** (locating bearings), воспринимая осевые силы в обоих направлениях и точно фиксируя положение вала. Подшипники SL02 и SL0248/49 (NNCL) работают как **плавающие опоры** (non-locating bearings), позволяя валу свободно перемещаться в осевом направлении для компенсации тепловых расширений.
### 🌏 Подшипники SL серии Пример успешного применения в Казахстане
В 2025 году буровая установка **Shandong Zhengyuan SL600S** успешно выполнила бурение глубоких скважин в сложных геологических условиях южного Казахстана. Проходка велась в зоне с высокой твердостью пород и множественными трещиноватыми структурами, что предъявляло повышенные требования к надежности всех узлов оборудования, включая подшипниковые опоры. Установка показала скорость бурения на 30% выше, чем у местного традиционного оборудования. Учитывая высокие нагрузки и жесткие условия эксплуатации, можно с уверенностью утверждать, что в ответственных узлах данной установки — буровом насосе, редукторах верхнего привода и талевой системе — были применены подшипники высокой нагрузочной способности, аналогичные подшипникам SL серии, которые обеспечили стабильную и надежную работу в экстремальных условиях.
## Подшипники SL серии Соответствие исполнений конкретным узлам
| Исполнение | Тип | Применение в буровом оборудовании |
|:—|:—|:—|
| **SL18 / SL1818 (NCF)** | Полуфиксирующая опора (однонаправленная) | Входные валы редукторов, быстроходные валы буровых насосов, роторы |
| **SL19 (NJG)** | Полуфиксирующая опора | Компактные редукторы верхних приводов, вспомогательные передачи |
| **SL01 / SL0148/49 (NNC)** | Фиксирующая опора (двунаправленная) | Фиксация положения коленчатых валов буровых насосов, главные подшипники верхних приводов |
| **SL02 / SL0248/49 (NNCL)** | Плавающая опора | Компенсация теплового расширения длинных валов, плавающие опоры в трансмиссиях |
| **SL04..-PP** | Фиксирующая уплотненная опора | Шкивы кронблока и талевого блока, узлы, работающие в загрязненной среде |
| **SL1850** | Полуфиксирующая опора (повышенной нагрузочной способности) | Наиболее нагруженные узлы буровых насосов и тяжелых редукторов |
| **SL1822 / SL1830 / SL1923** | Полуфиксирующие опоры различных размерных серий | Универсальное применение в редукторах, насосах и лебедках |
Подшипники SL серии представляют собой оптимальное решение для производителей и эксплуатантов бурового оборудования в Казахстане и других странах с развитой нефтегазовой отраслью, обеспечивая надежность, долговечность и минимальные простои в экстремальных условиях бурения.
