Болтовые роликовые подшипники для рельсовых направляющих: применение и преимущества

В современном машиностроении и транспортном оборудовании всё большее распространение получают болтовые роликовые подшипники, предназначенные для работы в составе рельсовых направляющих. Эти компактные и высоконагруженные узлы обеспечивают плавное перемещение подвижных частей механизмов с минимальным сопротивлением и высоким ресурсом.

Конструктивные особенности Болтовые роликовые подшипники

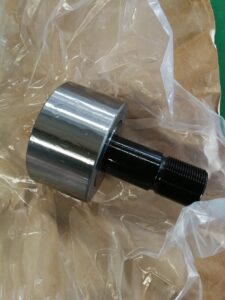

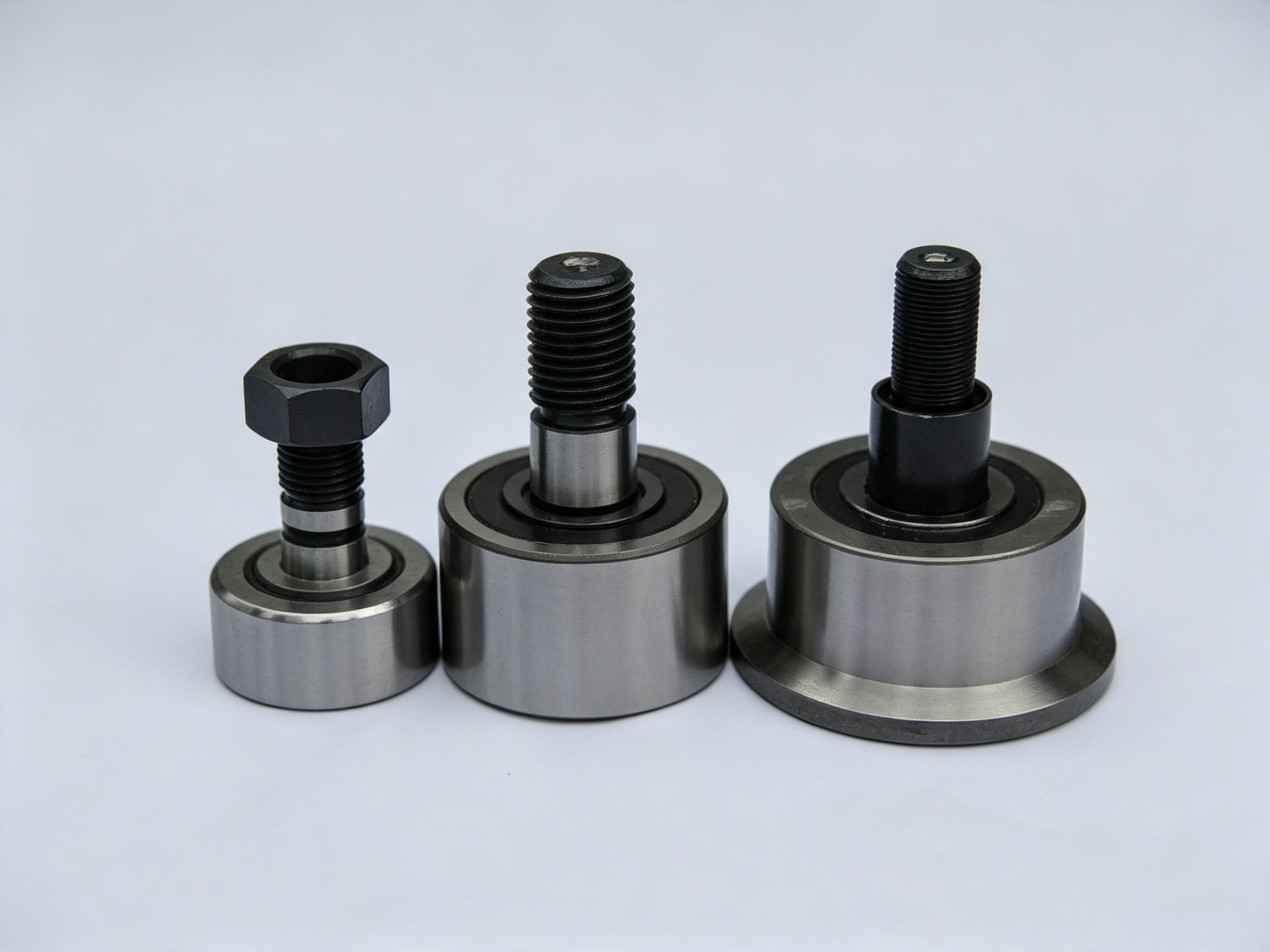

Болтовой роликовый подшипник (также известный как подшипник-ролик с болтовым креплением) представляет собой готовый монтажный узел, включающий:

• корпус с резьбовой частью (болтом);

• один или два ряда роликов (игольчатых или цилиндрических);

• наружную кольцевую дорожку качения;

• уплотнения для защиты от загрязнений.

Благодаря такой конструкции подшипник легко устанавливается на несущую раму или плиту с помощью гайки, что исключает необходимость в сложных посадочных местах.

Применение Болтовые роликовые подшипники в рельсовых системах

Использование болтовых роликовых подшипников в паре с рельсовыми направляющими типично для:

• линейных приводов и позиционеров;

• портальных кранов и штабелёров;

• роботизированных транспортных тележек;

• направляющих скольжения, переоборудованных в роликовые;

• систем автоматической смены инструмента;

• конвейерных линий с жёстким рельсовым путём.

Ролик катится непосредственно по верхней или боковой поверхности рельса, воспринимая радиальные и осевые нагрузки (в зависимости от исполнения).

Преимущества для рельсового хода

1. Высокая грузоподъёмность — за счёт линейного контакта роликов с рельсом достигается распределение нагрузки по длине образующей.

2. Малый коэффициент трения — качение вместо скольжения снижает энергопотребление привода.

3. Простота монтажа — достаточно просверлить отверстие и затянуть болтовой подшипник контргайкой.

4. Устойчивость к загрязнениям — уплотнения и закалённая поверхность ролика позволяют работать в пыльных, влажных условиях.

5. Компактность — высокая несущая способность при малых габаритах по высоте.

6. Лёгкая замена — изношенный подшипник выкручивается и заменяется новым без демонтажа всей направляющей.

Рекомендации по выбору и эксплуатации

При проектировании рельсового пути с болтовыми роликами следует учитывать:

• твёрдость поверхности рельса (должна быть не ниже 50 HRC для обеспечения ресурса ролика);

• соосность установки всех подшипников по одной линии;

• наличие смазочных каналов (встроенная пресс-маслёнка упрощает обслуживание);

• величину допустимого перекоса (обычно не более 0,5–1°).

Для тяжёлых условий рекомендуется использовать подшипники с двойным рядом роликов или с эксцентриковым креплением для регулировки зазора.

Заключение

Болтовые роликовые подшипники для рельсовых направляющих — это надёжное, технологичное и экономически выгодное решение для создания линейных перемещений в грузоподъёмной, транспортной и обрабатывающей технике. Их применение позволяет сократить время сборки, повысить точность позиционирования и снизить затраты на техническое обслуживание по сравнению с классическими скользящими направляющими или цельными каретками.

При правильном подборе типоразмера и соблюдении условий монтажа такие подшипники обеспечивают безотказную работу в течение тысяч километров пробега по рельсу.
