1. болтовой-роликовый-подшипник Определение и общая конструкция

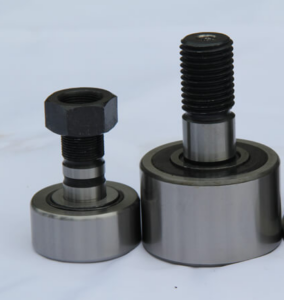

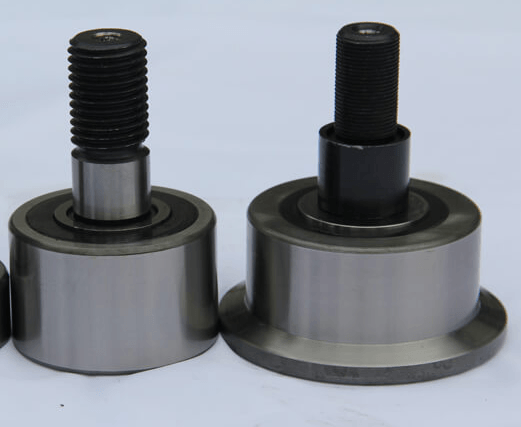

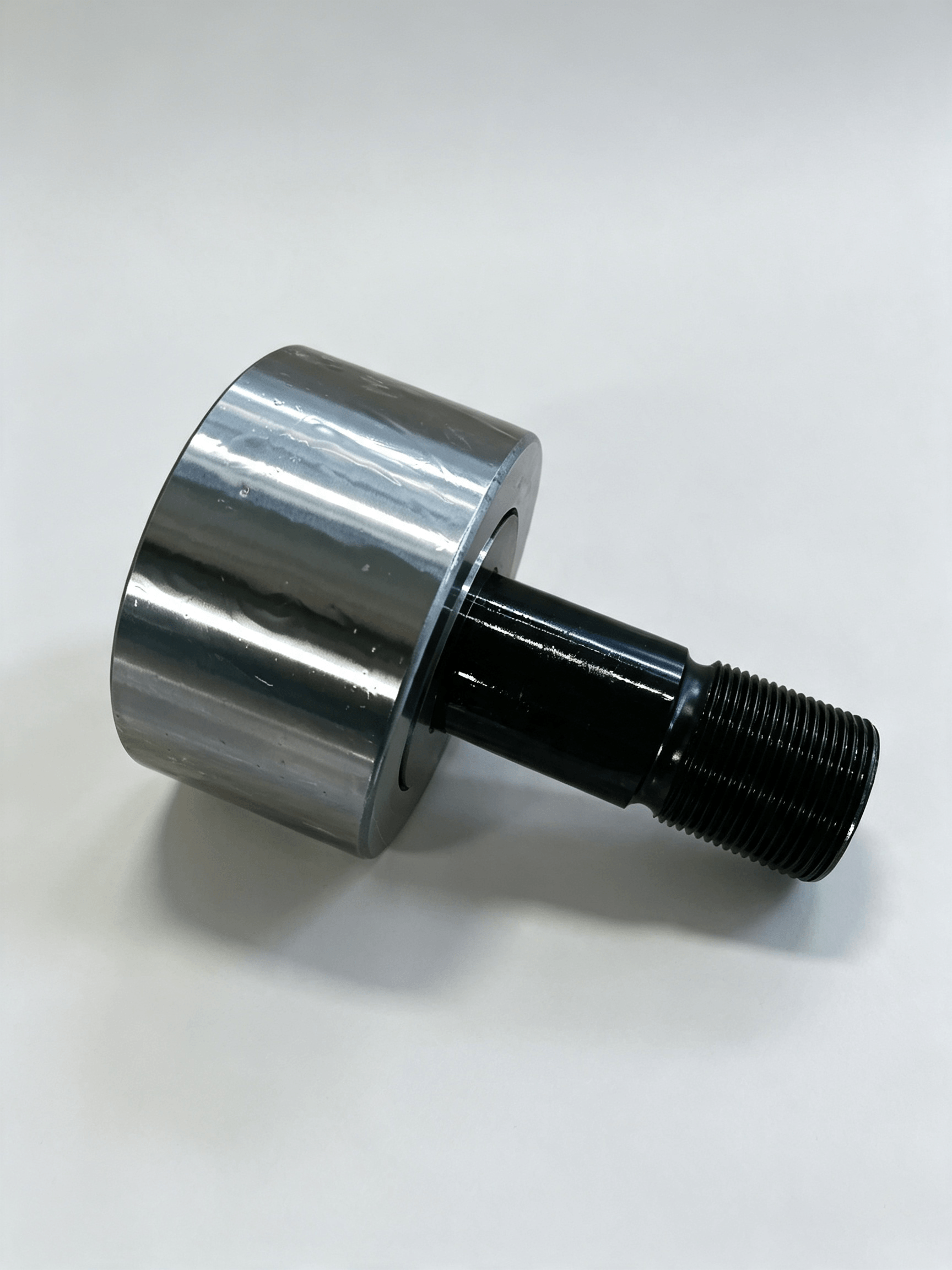

Болтовой роликоподшипник — это готовый узел, в котором тело качения (ролик с утолщенной наружной обоймой) установлено на болт (цапфу). Такая конструкция предназначена для крепления на плоскостях рам и оборудования, обеспечивая быстрое и простое решение для направляющих и кулачковых механизмов-54.
2. болтовой-роликовый-подшипник Особенности конструкции
Основные конструктивные особенности болтовых роликоподшипников:
Тело качения с утолщенной наружной обоймой: Наружная обойма имеет толстые стенки и чаще всего бочкообразную (выпуклую) внешнюю поверхность. Это позволяет подшипнику выдерживать значительные радиальные нагрузки и ударные воздействия, а также компенсировать небольшие перекосы-44-47–.
Тип роликовых тел: В зависимости от серии могут использоваться игольчатые ролики или цилиндрические ролики. Исполнение может быть как с сепаратором (для средних нагрузок и более высоких скоростей), так и с полным комплектом роликов (full complement) — для максимальной грузоподъемности, но с ограничением по скорости-44-46.
Уплотнения: Чаще всего имеют лабиринтные или контактные уплотнения (например, 2RS), которые защищают подшипник от попадания пыли и грязи и удерживают смазку -46.
3. болтовой-роликовый-подшипник Основные типы и их характеристики
Болтовые роликоподшипники разделяются на серии, в зависимости от конструкции роликов и наличия дополнительных элементов.
| Серия | Тип роликового тела | Особенности и основное применение |
|---|---|---|
| NUKR | Двухрядная полнокомплектная цилиндрическая конструкция с полным комплектом роликов | Для очень тяжелых радиальных нагрузок и средних скоростей. Требуют частой смазки-44. |
| NUKRE | Двухрядная полнокомплектная цилиндрическая конструкция с полным комплектом роликов | Аналог NUKR, но отличается наличием эксцентриковой втулки на болту, что позволяет регулировать положение подшипника после установки-44. |
| PWKR | Двухрядная полнокомплектная цилиндрическая конструкция с полным комплектом роликов | Аналог NUKR, но имеет двойную дорожку качения, что оптимизирует распределение нагрузки-44. |
| KR | Игольчатые тела качения с сепаратором | Для более высоких скоростей и средних нагрузок. Имеют увеличенный внутренний объем для смазки, что увеличивает интервал обслуживания-44. |
| KRV | Полнокомплектные игольчатые тела качения | Для очень тяжелых нагрузок, но с ограничением по скорости. Требуют наиболее частой смазки-44. |
| NUKRA | Однорядная полнокомплектная цилиндрическая конструкция | Внешне схожа с NUKR, но имеет дополнительный ролик на торце болта для восприятия осевых нагрузок-44. |
4. болтовой-роликовый-подшипник Основные номенклатурные размеры (Примеры)
Ниже приведены примеры типоразмеров для наиболее распространенных серий. Полный каталог может включать десятки позиций в диапазоне от 16 до 90 мм и более.
| Серия | Модель | Диаметр ролика (D), мм | Ширина ролика (C), мм | Резьба болта | Примечание |
|---|---|---|---|---|---|
| NUKR | NUKR 35 | 35 | 18 | M16 x 1.5 | Двухрядная полнокомплектная– |
| NUKR 40 | 40 | 20 | M18 x 1.5 | Двухрядная полнокомплектная– | |
| NUKR 47 A | 47 | 24 | — | Полнокомплектная, с бочкообразным профилем– | |
| KRV | KRV 12 | 12 | 8 | M4 | Игольчатая, полнокомплектная– |
| KRV 30 B | 30 | 14 | M12 x 1.5 | Игольчатая, полнокомплектная– | |
| KRV 80 | 80 | 38 | M30 x 1.5 | Игольчатая, полнокомплектная– | |
| KR | KR 19 | 19 | 11 | M8 | Игольчатая, с сепаратором– |
| NUKRE | NUKRE 47 | 47 | 24 | — | Версия NUKR с эксцентриковой втулкой– |
5. болтовой-роликовый-подшипник Области применения
Благодаря своей универсальности, болтовые роликоподшипники нашли широкое применение в различных отраслях промышленности. Вот их основные роли:
Кулачковые механизмы: Выступают в роли кулачкового ролика, который следует по профилю кулачка для преобразования вращательного движения в прямолинейное.
Направляющие (линейные направляющие): Служат в качестве опорного ролика для перемещения кареток, столов и других элементов по рельсам.
Конвейерные системы: Используются как ролик конвейера для поддержки ленты и перемещаемых по ней материалов.
Станкостроение: Работают как ролик для направляющих станков и ролик для суппорта, обеспечивая точное и плавное перемещение рабочих узлов.
Транспорт и подъем: Ролики для вилочных погрузчиков, кранов и других подъемно-транспортных механизмов для снижения трения и износа.
Медицинская и офисная техника: Ролики для медицинских аппаратов, копировальных аппаратов и принтеров в системах протяжки бумаги.
Упаковочное оборудование: В системах подачи и транспортировки упаковки.
Резюме
Болтовой роликоподшипник — это высоконагруженный и удобный в монтаже узел. Выбор конкретной серии (NUKR, KR, KRV и др.) зависит от требуемого соотношения нагрузка/скорость и наличия дополнительных функций, таких как осевая нагрузка (NUKRA) или регулировка положения (NUKRE).
Если потребуется уточнить информацию по конкретной модели или подобрать аналог для вашего оборудования, я готов помочь.
