Полное руководство по выбору подшипников для насосов гидроразрыва пласта (фрекинговых насосов)
Правильны дй выбору подшипников насосов гидроразрыва пласта (ГРП) — это основа надёжности и долговечности всего оборудования. В условиях высоких давлений, переменных нагрузок и агрессивной среды ошибка при подборе подшипника может привести к аварийным остановкам и многомиллионным потерям. В этом руководстве мы разберём ключевые критерии выбора подшипников для фрекинговых насосов.
1. Учитывайте условия эксплуатации
Перед выбору подшипников необходимо проанализировать следующие параметры:
Радиальные и осевые нагрузки – в насосах ГРП преобладают знакопеременные и ударные нагрузки.
Частота вращения – высокоскоростные режимы требуют точных подшипников с улучшенной смазкой.
Температура – рабочие температуры могут достигать 150 °C и выше.
Загрязнение – наличие песка, химических реагентов и влаги.
2. Типы подшипников для насосов ГРП
Наиболее распространены три типа подшипников:
| Тип | Преимущества | Недостатки |
|---|---|---|

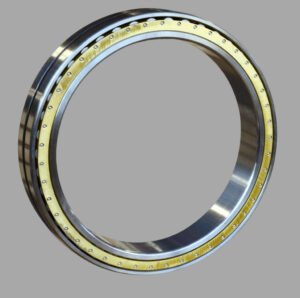

| Цилиндрические роликовые подшипники | Высокая радиальная жёсткость, способность выдерживать ударные нагрузки | Ограниченная осевая нагрузка |
| Сферические роликовые подшипники | Самовыравнивание, хорошая работа при перекосах | Низкая максимальная скорость |
| Конические роликовые подшипники | Восприятие комбинированных (радиальных и осевых) нагрузок | Требуют точной регулировки зазора |
Для высоконагруженных насосов ГРП часто выбирают сдвоенные цилиндрические подшипники (например, NU и NJ серии) в комбинации с упорными подшипниками.
3. Ключевые характеристики при выборе
Материал – предпочтительна высокочищенная хромистая сталь (например, 52100 или её аналоги) с глубокой цементацией. Для экстремальных условий – азотистые стали или керамические тела качения.
Класс точности – не ниже P5 (ISO), в высокоскоростных узлах – P4.
Радиальный зазор – рекомендуется увеличенный зазор (C3 или C4) для компенсации теплового расширения.
Смазка – синтетические масла с EP-присадками или пластичные смазки с высокой несущей способностью (например, на основе литиевого комплекса).
4. Пошаговый алгоритм подбора подшипника
Сбор исходных данных – диаметр вала, частота вращения, направление и величина нагрузок.
Расчёт эквивалентной динамической нагрузки по стандарту ISO 281.
Предварительный выбор типа и серии подшипника.
Проверка на статическую и усталостную прочность (расчётная долговечность L10).
Выбор класса точности и внутреннего зазора под конкретный режим.
Согласование с уплотнениями (особенно важны для защиты от абразива).
5. Распространённые ошибки
Игнорирование осевых нагрузок – использование только радиальных подшипников без упорных.
Недостаточный зазор – приводит к заклиниванию при нагреве.
Экономия на классе точности – вибрации и сокращение ресурса в 2–3 раза.
Неправильная посадка – слишком свободная или чрезмерно плотная посадка на вал.
6. Рекомендации по поставщикам
Для фрекингового оборудования критически важна стабильность качества и наличие сертификатов (API, ISO 9001, а иногда и специальные стандарты нефтегазовой отрасли). Рекомендуется запрашивать у поставщика:
Протоколы контроля материалов,
Отчёты по чистоте стали (например, по ASTM A295),
Результаты испытаний на усталость.
Заключение
Правильно подобранный подшипник для насоса ГРП – это не просто деталь, а вклад в бесперебойную работу всей скважины. Следуя этому руководству, вы сможете снизить риск преждевременных отказов и оптимизировать затраты на обслуживание.
