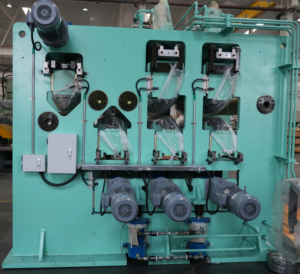

Виртуоз точной правки»: глубокий анализ функций и принципа работы растяжно-гибочных правильных машин

В производственных линиях высокоточных металлических полос, таких как холоднокатаная стальная лента, алюминиевая фольга и медная лента, скрывается неприметное, но жизненно важное оборудование, отвечающее за придание продукции идеальной геометрии, — растяжно-гибочная правильная машина. После процессов прокатки и отжига внутренние напряжения материала проявляются в виде дефектов: волнистости кромок, серповидности и коробления. Здесь-то и раскрывается роль правильной машины как «виртуоза тонкой настройки» — она с ювелирной точностью устраняет эти волны, обеспечивая безупречно ровную готовую продукцию.

Ключевые функции: больше чем просто правка

Растяжно-гибочная правильная машина представляет собой комплексную систему обработки полосы, чья основная задача выходит далеко за рамки простого выпрямления. Её ключевые миссии заключаются в следующем:

• Улучшение формы полосы, устранение волн: это его основная и наиболее наглядная функция. С помощью точного механического комплекса он может навсегда устранить все дефекты формы полосы, такие как серповидные изгибы, краевые и средние волны, обеспечивая прямолинейность полосы в соответствии с самыми строгими требованиями конечных пользователей.
• Устранение площадки текучести и предотвращение линий сдвига — для таких материалов, как низкоуглеродистая сталь, после отжига наблюдается ярко выраженная верхняя и нижняя точка текучести. При последующей штамповке эта прерывистая пластическая деформация приводит к появлению на поверхности деталей дефектов, известных как «линии Людерса» (линии сдвига). Машина создаёт незначительное, но равномерное растяжение, вызывая контролируемую пластическую деформацию материала, что устраняет площадку текучести и предотвращает образование линий сдвига.
• Формирование требуемой шероховатости металла — путем использования рабочих валков с различной шероховатостью поверхность полосы подвергается лёгкому «микропрокату». Это позволяет достичь оптимальной текстуры для производства матовых стальных листов или получения матовых поверхностей в соответствии с потребностями заказчика.
• Десцилирование и очистка — в процессе правки изгиб и растяжение полосы способствуют отслаиванию рыхлой окалины с её поверхности. В сочетании с необходимыми обдувочными устройствами машина эффективно очищает полосу, обеспечивая идеальную основу для последующих операций отделки, таких как нанесение покрытий.

На фоне растущих требований к прочности и качеству поверхности материалов в отраслях новых энергетических автомобилей и премиальной бытовой техники, роль растяжно-гибочных правильных машин при обработке высокопрочных и усовершенствованных высокопрочных сталей (AHSS) становится всё более критически важной. Данное оборудование эффективно решает проблему управления формой высокопрочных сталей, вызванную значительным эффектом пружинения, и является неотъемлемым компонентом для производства рулонной стали с высокой прямолинейностью.

Гибка и правка: реализация точного пластического удлинения

В этом заключается ключевой этап всего процесса. Полоса, находящаяся в напряжённом состоянии, проходит через один или несколько правильных узлов. Каждый узел typically состоит из нескольких (обычно пяти, семи или девяти) рабочих валков, расположенных в шахматном порядке.

• Принцип действия: Когда натянутая полоса многократно проходит через эти валки, она подвергается повторяющемуся знакопеременному изгибу в противоположных направлениях.
• Суперпозиция напряжений: Как показано на схеме ниже, к растягивающему напряжению (σt) добавляются изгибные напряжения — растяжения (+σb) и сжатия (-σb).

1. В зоне upward bending (выпуклого изгиба) суммарное напряжение на верхней поверхности полосы = растягивающее напряжение + изгибное напряжение растяжения. Именно здесь результирующее напряжение первым превышает предел текучести материала, вызывая пластическое удлинение.
2. В зоне downward bending (вогнутого изгиба) суммарное напряжение на нижней поверхности полосы = растягивающее напряжение + изгибное напряжение растяжения, что также приводит к пластическому удлинению.

• Результат: После множества таких циклов изгиба каждое волокно по всей ширине полосы эффективно “выравнивается”, приобретая незначительное, но равномерное пластическое удлинение. Эта величина удлинения компенсирует первоначальные неоднородные внутренние напряжения в материале, что и приводит к перманентному устранению волнистости.

Стабилизация напряжений — получение нового стабильного материала

После фазы гибки и правки первоначально неравномерное распределение внутренних напряжений в полосе полностью перераспределяется и балансируется. После того как полоса окончательно покидает правильный узел и напряжение ослабляется, материал приходит в новое, равновесное состояние с равномерно низким уровнем остаточных напряжений. Это обеспечивает получение стабильной и идеально ровной конечной формы материала.

Интеллектуализация и точный контроль — векторы будущего развития

В контексте современного интеллектуального производства растяжно-гибочные правильные машины перестали быть простыми механическими узлами. Их развитие сосредоточено на следующих направлениях:

• Замкнутый контур контроля плоскостности: Установленный на выходе лазерный плоскомер в реальном времени detects остаточную волнистость и передает сигналы в систему управления, которая автоматически корректирует глубину погружения правильных валков, их перекос или натяжение. Это обеспечивает динамическую оптимизацию геометрии полосы в миллисекундном диапазоне.
• Цифровые двойники и предварительная настройка режимов: На основе моделей материала и больших данных создаётся цифровой двойник, имитирующий процесс правки в виртуальном пространстве. Это позволяет предварительно задать оптимальные параметры для реальной обработки, сократить потери на наладку и повысить процент успешного запуска с первой попытки.
• Прецизионный контроль степени удлинения: Для различных марок стали, толщин и исходных состояний материала ключевой задачей является точное и стабильное приложение заданной степени удлинения за счет управления разностью скоростей S-образных валков. Это гарантирует стабильность механических свойств конечной продукции.

Заключение

Растяжно-гибочная правильная машина — это оборудование, расположенное в конце отделочной линии, которое служит настоящей лакмусовой бумажкой производственных мощностей предприятия в сфере выпуска высококачественной полосовой продукции. Она превращает простые принципы растяжения и изгиба в изощрённую науку управления внутренними напряжениями материала.
Мы, специалисты металлургической отрасли, хорошо знаем: за каждым рулоном идеально ровной и гладкой высококачественной стали стоит незаметный, но титанический труд этого виртуоза тонкой настройки. По мере движения отрасли к более высоким стандартам качества, технология растяжно-гибочной правки будет неуклонно эволюционировать в направлении интеллектуализации и прецизионности, обеспечивая продукции «Сделано в Китае» ещё более надёжную ровную основу для будущего роста.
